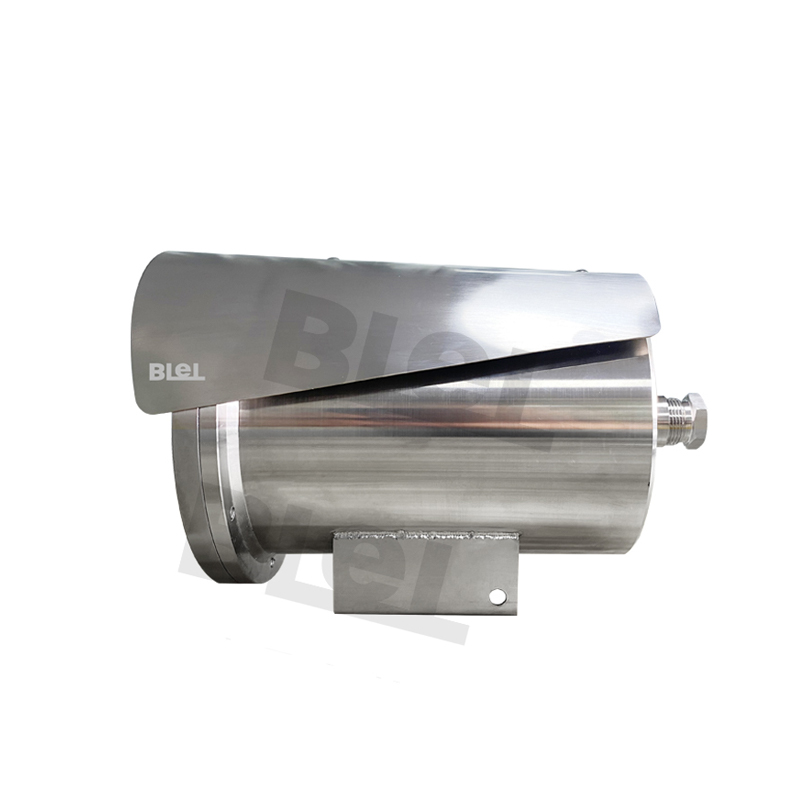

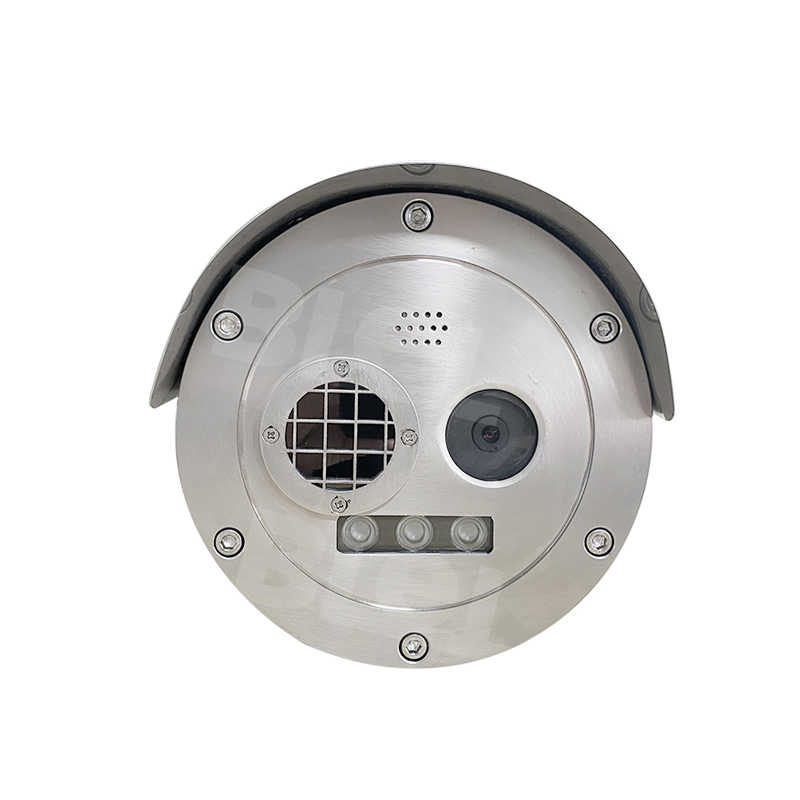

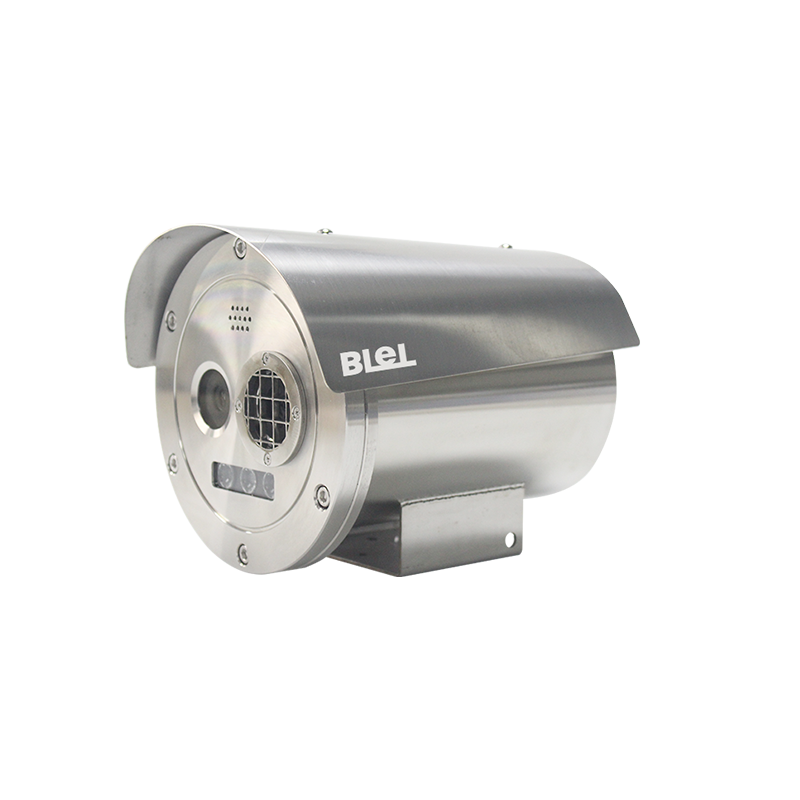

防爆热成像 BL-EX346T1A-I3 双光谱防爆热成像摄像机(越界-测温测火-声光)

应用场景:
   设备取得Ⅱ类防爆级别最高认证及温度(T)级别最高认证,适用于具有ⅡA、ⅡB、ⅡC环境,T1~T6组易爆易燃气体与空气形成的爆炸性混合物的0区、1区、2区场所以及易爆易燃粉尘与空气混合形成的20区、21区、22区爆炸危险性场所除煤矿甲烷气体之外其它爆炸性气体、粉尘环境。如:炼化、采油、采气、化工、花炮生产、粮食加工存储、加油站等环境。

产品特点:
· 防爆标识:Exd IIC T6 Gb /ExtD A21 IP68 T80℃
· 防护等级:IP68
· 产品标准:Q/006-2016
· 不锈钢材质设计,双防爆认证
· 宽电压设计支持用户定制交直流POE供电方式

联系我们
  • 防爆热成像 BL-EX346T1A-I3 双光谱防爆热成像摄像机(越界-测温测火-声光)
  • 防爆热成像 BL-EX346T1A-I3 双光谱防爆热成像摄像机(越界-测温测火-声光)
  • 防爆热成像 BL-EX346T1A-I3 双光谱防爆热成像摄像机(越界-测温测火-声光)

名称

双光谱防爆热成像网络摄像机

型号

BL-EX346T1A-I3

传感器类型

氧化钒非制冷型探测器

最大图像尺寸

160× 120(默认输出320×240)

像元尺寸

17μm

响应波段

8~14μm

NETD(噪声等效温差)

≤ 40mk(@25°C,F#

热成像镜头焦距

3mm

6mm

10mm

MRAD(空间分辨率)

5.48

2.74

1.7

热成像视场角

50°×37.2°

25°×18.7

15.96°×12°

热成像近摄距

0.3m

1.1m

3m

F值

1.1

伪彩模式

白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种

传感器类型

400万星光级1/2.7" Progressive Scan CMOS

分辨率

2688×1520@25fps

最小照度

0.005Lux @(F1.2,AGC ON) ,0 Lux with IR

快门

1/3秒至1/100000秒

可见光镜头焦距

4mm

8mm

8mm

可见光视场角

84.0°×44.8°

39.4°×22.1°

39.4°×22.1°

日夜转换模式

ICR红外滤片式

宽动态范围

120dB

红外照射距离

最远可达30米

双光融合

支持热成像通道融合可见光图像信息,提升热成像通道图像细节

画中画

支持可见光通道以画中画形式叠加热成像通道画面

智能信息叠加

支持可见光通道图像中叠加热成像信息(仅支持测温规则,测温值)

行为分析

热成像通道(默认):越界侦测,区域入侵侦测,进入/离开区域侦测



可见光通道:越界侦测,区域入侵侦测,进入/离开区域侦测

烟火检测

支持动态火点检测,最多支持10 个火点显示

吸烟检测

支持吸烟检测

联动报警

支持联动白光报警、支持联动声音报警

温度异常功能

全屏测温



专家模式:10个点,10个框,1条线总计21个测温规则

人体测温

支持AI人脸检测,多目标同时检测体温

测温范围

测温范围:-20℃~150℃

测温精度

测温精度:±8℃或者读数的±8%(取最大值)

视频压缩标准

H.265/H.264/MJPEG

H265编码类型

Main Profile

H264编码类型

BaseLine Profile / Main Profile / High Profile

视频压缩码率

32 Kbps~8Mbps

音频压缩标准

G.711/G.722.1/G.726/MP2L2/PCM

音频压缩码率

64Kbps(G.711) / 16Kbps(G.722.1) / 16Kbps(G.726) / 32-192Kbps(MP2L2)

SD卡存储

支持Micro SD/Micro SDHC/Micro SDXC卡((128GB或者256GB)断网本地存储及断网续传

NVR存储

支持(96/86/77/76)I 系列NVR 接入,支持预览/回放,规则显示(行为分析)







配置

主码流

可见光: 50Hz: 25fps (1920 × 1080), 25fps (1280 × 960), 25fps (1280 ×



720)



可见光:60Hz: 30fps (1920 × 1080), 30fps (1280 × 960), 30fps (1280 ×



720)



热成像:25fps (160 × 120 (输出 320 × 240))

子码流

可见光:50Hz: 25fps (704 × 576), 25fps (640 × 480)



可见光:60Hz: 30fps (704 × 480), 30fps (640 × 480)



热成像:25fps (160 × 120 (输出 320 × 240))

网络协议

IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour

接口协议

ONVIF(PROFILE S,PROFILE G),ISAPI,SDK,Ehome,GB28181

最大预览路数

20路

用户管理

支持三级用户权限管理,管理员、操作员、普通用户

安全策略

支持授权的用户和密码,支持HTTPS加密和IEEE 802.1x网络访问控制、IP地址过滤

报警输入

支持2路DC 0~5V报警输入

报警输出

支持2路常开型继电器输出,报警类型可设置

音频输入

1路3.5mm Mic in/Line in interface. Line input: 2-2.4V[p-p]

音频输出

1路Impedance: 600Ω

复位键

1个复位键

网口

1路RJ45接口10/100M自适应以太网口

RS485接口

1路

SD卡存储

1个内置SD卡卡槽

客户端

电脑客户端、手机APP

浏览器

支持IE7+, Chrome18+, Firefox5.0+, Safari5.02+浏览器、支持多国语言

电源输入

DC 12 V(±20%)或PoE (802.3af, class 3)。备注:包装标配DC 12V电源适配器

功率

DC 12 V(±20%):0.7 A, max. 8W



PoE (802.3af, class 3):42.5 V to 57 V, 0.14 A to 0.22 A, max. 8.5W

工作温度和湿度

-40℃~70℃,<95% RH

防护等级

IP68

重量

7kg

使用场景

主要应用于零可见光度、强光源干扰等视野困难的场景下,如:周界、电力,森林防火,海洋海事,码头口岸,石油石化,警用观察,军事设置、工业园区,政府园区,化工,能源等化工行业、仓库等需对关键位置进行防入侵、对温度、火灾实时监测、以防止危险事件发生的场景。

功能特性

智能功能:

支持行为分析:区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测功能。

支持室内火点检测

支持温度异常检测

支持吸烟检测

支持联动声音报警

支持联动白光闪烁报警

热成像功能:

非制冷型探测器,分辨率160×120(默认320×240输出)

支持AGC4.0、DDE、3DNR

支持双光融合图像模式

支持可见光叠加热成像画中画图像模式

支持白热、黑热,铁红等15种伪彩模式

选型说明

可见光分辨率:

400万星光级1/2.7" Progressive Scan CMOS,2688*1520分辨率

可见光焦距:

4mm, 水平视场角: 84.0°×44.8°

8mm, 水平视场角: 39.4°×22.1°

8mm, 水平视场角: 39.4°×22.1°

热成像分辨率:

160× 120(默认输出320×240)

热成像焦距:

3mm(视场角50°x37.2°)

6mm(视场角25°×18.7°)

10mm(视场角15.96°×12°)

应用说明:

吸烟检测距离:5m;人员周界报警有效距离:21m;火点最远报警距离(以0.1m*0.1m火源为准):15m;

吸烟检测距离:9m;人员周界报警有效距离:42m;火点最远报警距离(以0.1m*0.1m火源为准):30m;

吸烟检测距离:15m;人员周界报警有效距离:70m;火点最远报警距离(以0.1m*0.1m火源为准):50m;

测温精度:

±8℃或量程的±8% ℃ (取最大值)测温范围:-20℃~150℃;

红外距离:

30m

供  电:

DC12V/Poe
